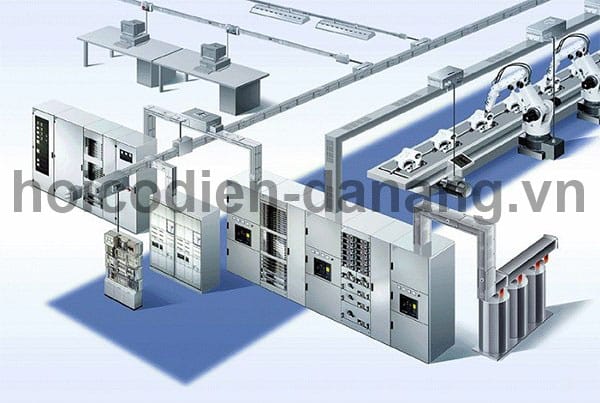

THIẾT KẾ HỆ THỐNG CƠ ĐIỆN

CÁC QUY CHUẨN, TIÊU CHUẨN THIẾT KẾ HỆ THỐNG CƠ ĐIỆN:

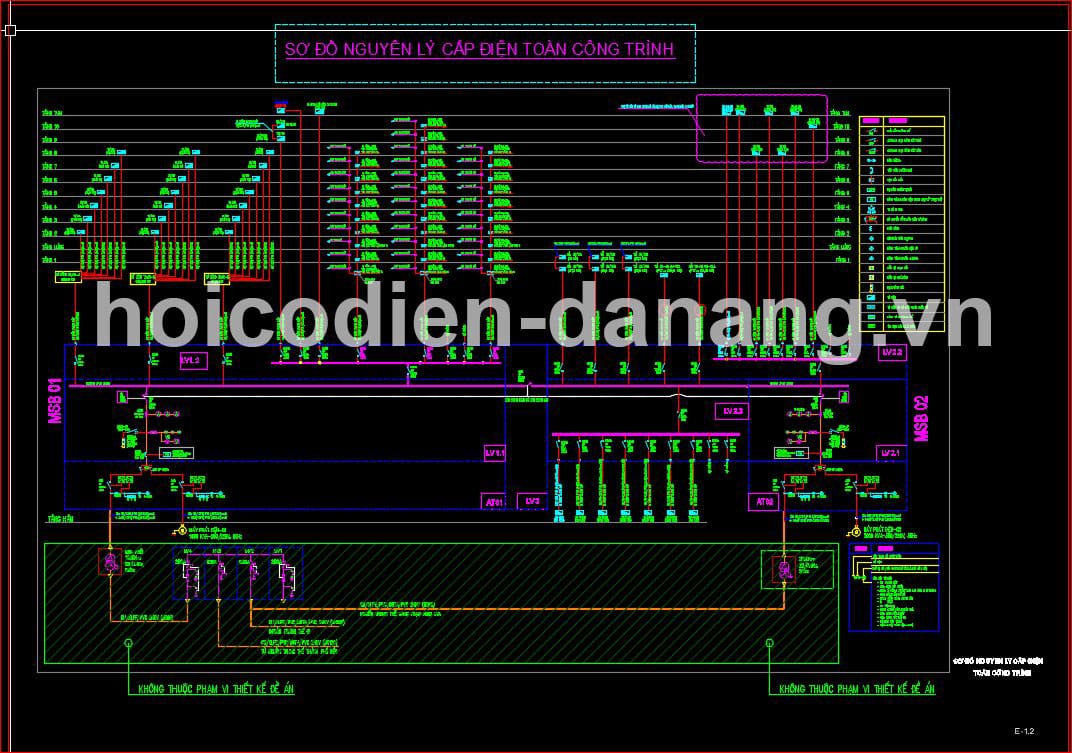

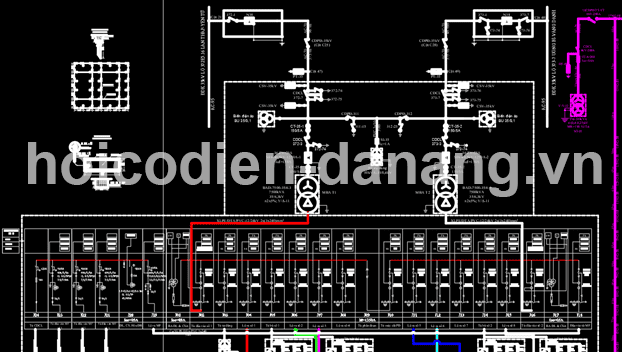

1. Quy chuẩn, tiêu chuẩn thiết kế hệ thống điện:

• QCVN 12:2014: Quy chuẩn kỹ thuật Quốc gia về hệ thống điện của nhà ở và nhà công cộng.
• QCVN 05: 2008/BXD: Quy chuẩn xây dựng Việt Nam về Nhà ở và công trình công cộng - An toàn sinh mạng và sức khỏe.
• QCVN QTĐ - 08:2010/BCT: Quy chuẩn kỹ thuật Quốc gia về kỹ thuật điện để đảm bảo an toàn trong quá trình sử dụng Hệ thống trang thiết bị điện.
• TCVN 9206:2012 (Thay thế TCXD 27:1995): Tiêu chuẩn Quốc gia quy định về Đặt thiết bị điện trong nhà ở và công trình công cộng - Tiêu chuẩn thiết kế.
• TCVN 9207: 2012 (Thay thế  TCXD 25:1995): Tiêu chuẩn Quốc gia quy định về Đặt đường dẫn điện trong nhà ở và công trình công cộng - Tiêu chuẩn thiết kế.
• TCVN 9208:2012 (Thay thế TCXDVN 263:2002): Tiêu chuẩn Quốc gia về Lắp đặt cáp và dây dẫn điện trong các công trình công nghiệp.
• TCVN 394:2007: Tiêu chuẩn xây dựng Việt Nam thiết kế, lắp đặt trang thiết bị điện trong các công trình xây dựng - Phần an toàn điện.
• TCVN 7447-1:2004 (IEC 60364-1:2001): Tiêu chuẩn Việt Nam về Hệ thống lắp đặt điện của các tòa nhà - Phần 1: Nguyên tắc cơ bản, đánh giá các đặc tính chung, định nghĩa.
• TCVN 7447-5-51:2004 (IEC 60364-5-54:200): Tiêu chuẩn Việt Nam về Hệ thống lắp đặt điện của các tòa nhà - Phần 5-51: Lựa chọn và lắp đặt thiết bị điện: Quy tắc chung.
• TCVN 7447-5-54:2005 (IEC 60364-5-54:2002): Tiêu chuẩn Việt Nam về Hệ thống lắp đặt điện của các tòa nhà - Phần 5-54: Lựa chọn và lắp đặt thiết bị điện: Bố trí nối đất, dây bảo vệ và dây liên kết bảo vệ do Bộ khoa học và Công nghệ ban hành.

2. Quy phạm trang thiết bị điện:

• 11 TCN - 18- 200: Tiêu chuẩn ngành về Quy phạm trang bị điện - Quy định chung.
• 11 TCN - 19 - 2006: Tiêu chuẩn ngành về Quy phạm trang bị điện - Hệ thống đường dẫn điện.
• 11 TCN -20 - 2006: Tiêu chuẩn ngành về Quy phạm trang bị điện - Trang bị phân phối và trạm biến áp.
• 11 TCN - 21 - 2006: Tiên chuẩn ngành về Quy phạm trang bị điện - Bảo vệ và tự động.

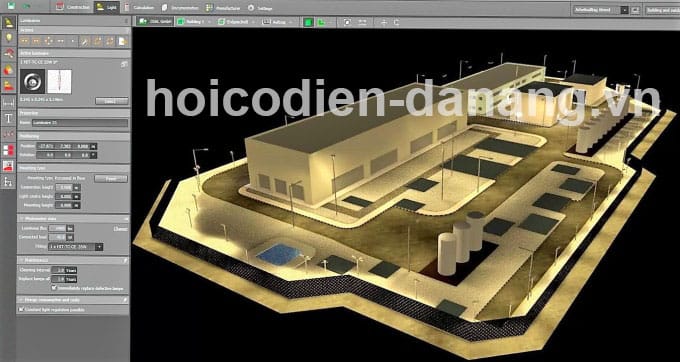

3. Tiêu chuẩn thiết kế chiếu sáng:

• TCVN 7114-1:2008 (Thay thế TCVN 7114:2002 - tương đương ISO 8995-1:2002): Tiêu chuẩn Việt Nam về  Ecgônômi - Chiếu sáng nơi làm việc - Phần 1: Trong nhà.
• TCVN 7114-3:2008 (ISO 8995 - 3 : 2006): Tiêu chuẩn Việt Nam về Ecgônômi - Chiếu sáng nơi làm việc - Phần 3: Yêu cầu chiếu sáng an toàn và bảo vệ tại những nơi làm việc ngoài nhà.
• TCXD 29:1991 (Thay thế 20 TCN 29:1968): Tiêu chuẩn xây dựng về Chiếu sáng tự nhiên trong công trình dân dụng - Tiêu chuẩn thiết kế.
• TCXDVN 259:2001: Tiêu chuẩn thiết kế chiếu sáng nhân tạo đường, đường phố, quảng trường đô thị
• TCXDVN 333:2005: Chiếu sáng nhân tạo bên ngoài các công trình công cộng và kỹ thuật hạ tầng đô thị – Tiêu chuẩn thiết kế.

4. Tiêu chí thiết kế hệ thống điện nhẹ:

• QCVN 33:2011/BTTTT: Mạng lưới viễn thông chủ yếu nằm bên ngoài và cần tuân theo các quy chuẩn kỹ thuật quốc gia về việc lắp đặt mạng cáp ngoại vi viễn thông.
• TCVN 7189:2009: Thiết bị công nghệ thông tin – đặc tính nhiều tần số radio – giới hạn và phương pháp đo.
• TCVN 175:2005: Văn bản quy định về “Mức ồn tối đa cho phép trong các công trình công cộng – tiêu chuẩn thiết kế” được Bộ trưởng xây dựng ban hành theo quyết định số 26/2005/QĐ-BXD.
• TCN 68-135:2001: Ban hành bởi Tổng cục trưởng Tổng cục bưu điện về “Chống sét bảo vệ các công trình viễn thông – yêu cầu kỹ thuật”.
• TCVN 4511:1988: áp dụng cho việc thiết kế mới các thể loại studio âm thanh trong lĩnh vực phát thanh, truyền hình và điện ảnh về “Studio âm thanh – Yêu cầu kỹ thuật về âm thanh xây dựng”.
• TCN 68-167:1997: Văn bản quy định “Thiết bị chống quá áp quá dòng do ảnh hưởng của sét và đường dây tải điện yêu cầu kỹ thuật”.
• TCVN 10251:20013: Thiết kế, lắp đặt hệ thống cáp thông tin trong các tòa nhà – yêu cầu kỹ thuật.

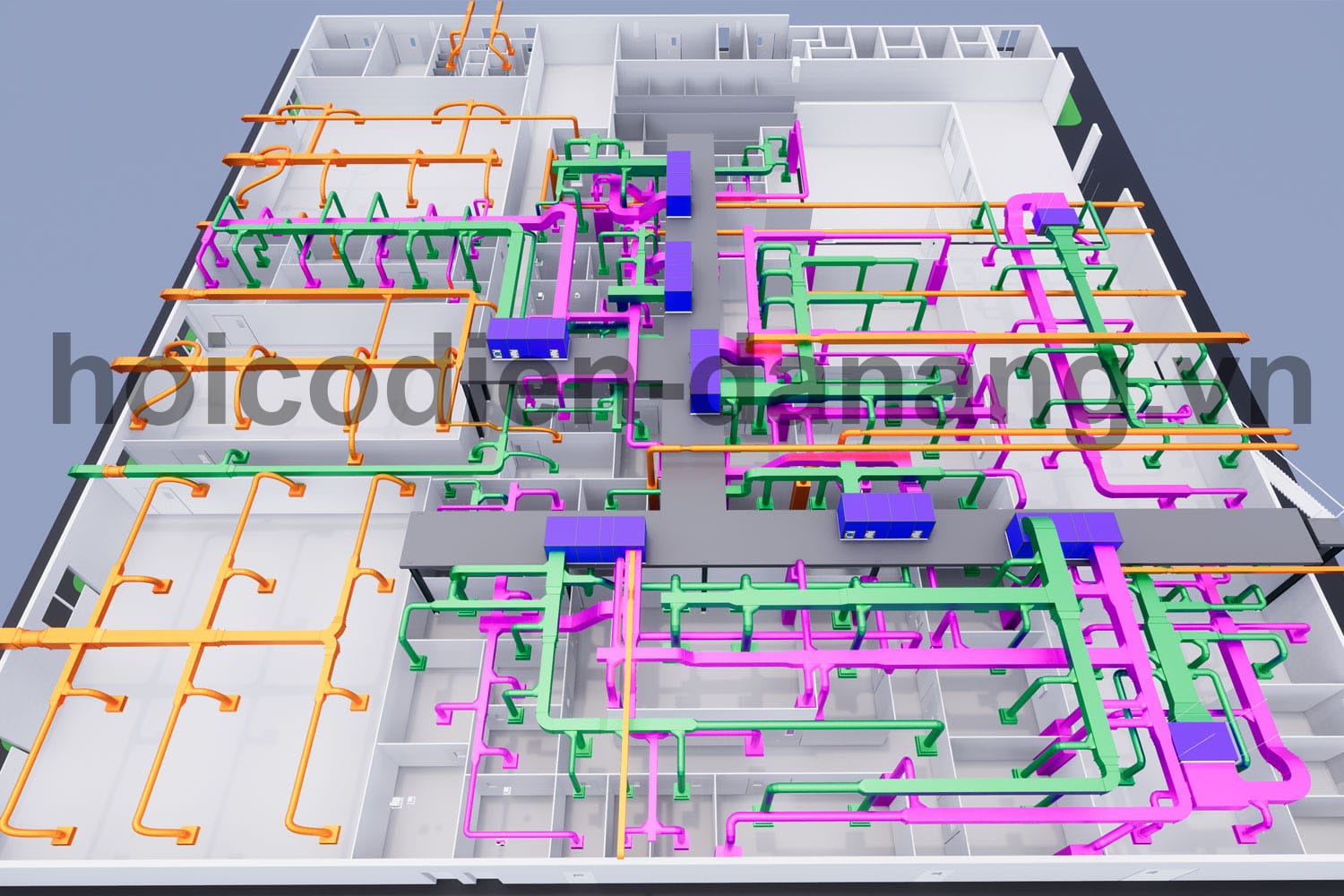

5.Tiêu chuẩn thiết kế hệ thống thông gió và điều hòa không khí (HVAC):

• QCVN 09:2005: đưa ra những tính toán về “Các công trình sử dụng năng lượng có hiệu quả”.
• QCVN 09:2013/BXD: về “Các công trình sử dụng năng lượng hiệu quả” do Hội Môi Trường Việt Nam soạn thảo.
• TCVN 5687:2010: (Thay thế 5687:1992): Thông gió – Điều hòa không khí tiêu chuẩn thiết kế.
• TCVN 306:2004: quy định về các thông số vi khí hậu trong phòng của khu vực nhà ở và các công trình công cộng.
• TCVN 7830:2012: Máy điều hòa không khí, ống gió, hiệu suất năng lượng.
• TCVN 232:1999: là tiêu chuẩn xây dựng quan trọng của mỗi công trình đưa ra những quy chuẩn về “Hệ thống thông gió, điều hòa không khí và cấp lạnh – Chế tạo, lắp đặt và nghiệm thu”.

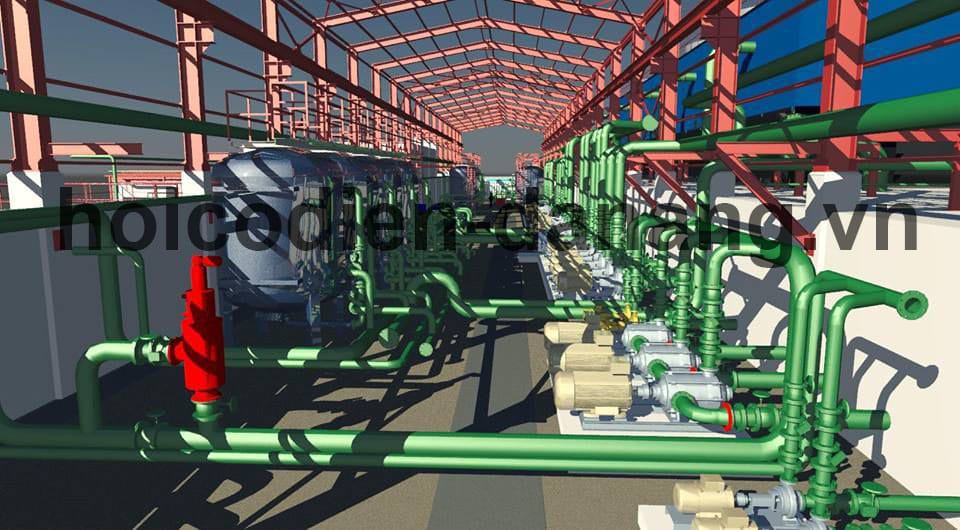

6.Tiêu chuẩn thiết kế hệ thống cấp thoát nước và xử lý nước thải:

• TCVN 33:2006: Văn bản quy định về “Cấp nước – Mạng lưới đường ống và công trình – Tiêu chuẩn thiết kế” được áp dụng thiết kế xây dựng ở những chung cư, xưởng sản xuất và khu công nghiệp.
• QCVN 14:2008/BTNMT: Quy chuẩn kỹ thuật quốc gia về nước thải sinh hoạt.
• TCVN 4513:1988 (Thay thế TCXD 18-64): chủ yếu ứng dụng cho các công trình công cấp về hệ thống “Cấp nước bên trong – Tiêu chuẩn thiết kế”.
• TCVN 451:1988: Hệ thống cấp thoát nước bên trong nhà và công trình – Quy phạm thi công và nghiệm thu.
• TCVN 4474:1987: (Thay thế TCXD 19:1964) áp dụng chủ yếu cho hệ thống nước trong nhà ở về  “Thoát nước bên trong – Tiêu chuẩn thiết kế”.
• TCVN 4474:2008: Thoát nước – Mạng lưới và công trình bên ngoài.

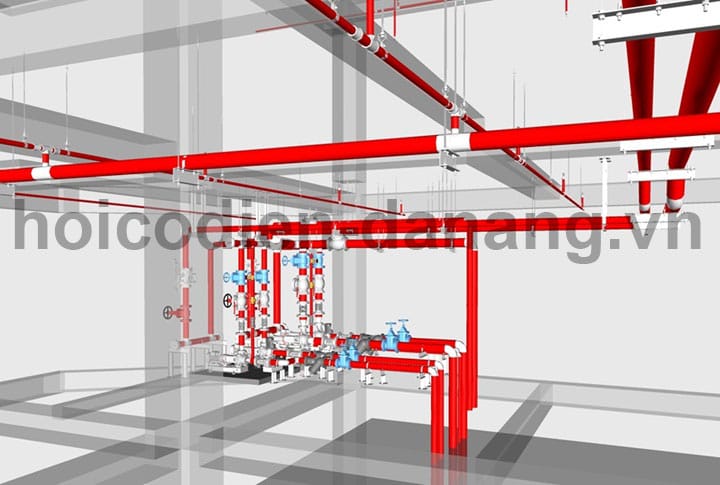

7. Tiêu chuẩn thiết kế hệ thống Phòng cháy chữa cháy:

• TCVN 3256:1989 (Thay thế TCVN 3254:1979) Tiêu chuẩn về “An toàn cháy – Yêu cầu chung” áp dụng cho công trình sản xuất và công trình công cộng.
• TCVN 3255:1986 (Thay thế TCVN 3255:1979): Nhóm T đưa ra những quy định về  “An toàn nổ – Yêu cầu chung”.
• TCVN 4878:2009 (Thay thế TCVN 4878:2009 – tương đương ISO 3941:2007): Tiêu chuẩn này quy định về “Phòng cháy và chữa cháy – Phân loại cháy”.
• TCVN 2622:1995: Tiêu chuẩn này bắt buộc được áp dụng ở các công trình về  “Phòng cháy, chống cháy cho nhà và công trình – Yêu cầu thiết kế”.
• TCVN 5738:2001 (Thay thế TCVN 5738:1993): Văn bản quy định về “Hệ thống báo cháy yêu cầu kỹ thuật”.
• QCVN 06:2010/BXD Quy chuẩn kỹ thuật quốc gia  đưa ra về vấn đề an toàn cháy cho nhà và công trình.
• TCVN 2622:1995: Tiêu chuẩn này là yêu cầu bắt buộc hệ thống PCCC và được quy định rõ về “Phòng cháy, chống cháy cho nhà và công trình – Yêu cầu thiết kế”.
• TCVN 3890:2009: Phương tiện phòng cháy, chữa cháy cho nhà và công trình – Bố trí, kiểm tra và bảo dưỡng.
• TCVN 6160:1996: áp dụng bắt buộc cho các khu chung cư cao tầng về “Phòng cháy chữa cháy – Nhà cao tầng – Yêu cầu thiết kế”
• TCVN 6161:1996: đưa ra những yêu cầu cơ bản về “ Phòng cháy chữa cháy cho nhà và trung tâm thương mại”.
• TCVN 7336:2003 Hệ thống chữa cháy – Hệ thống sprinkler tự động – Yêu cầu thiết kế lắp đặt.

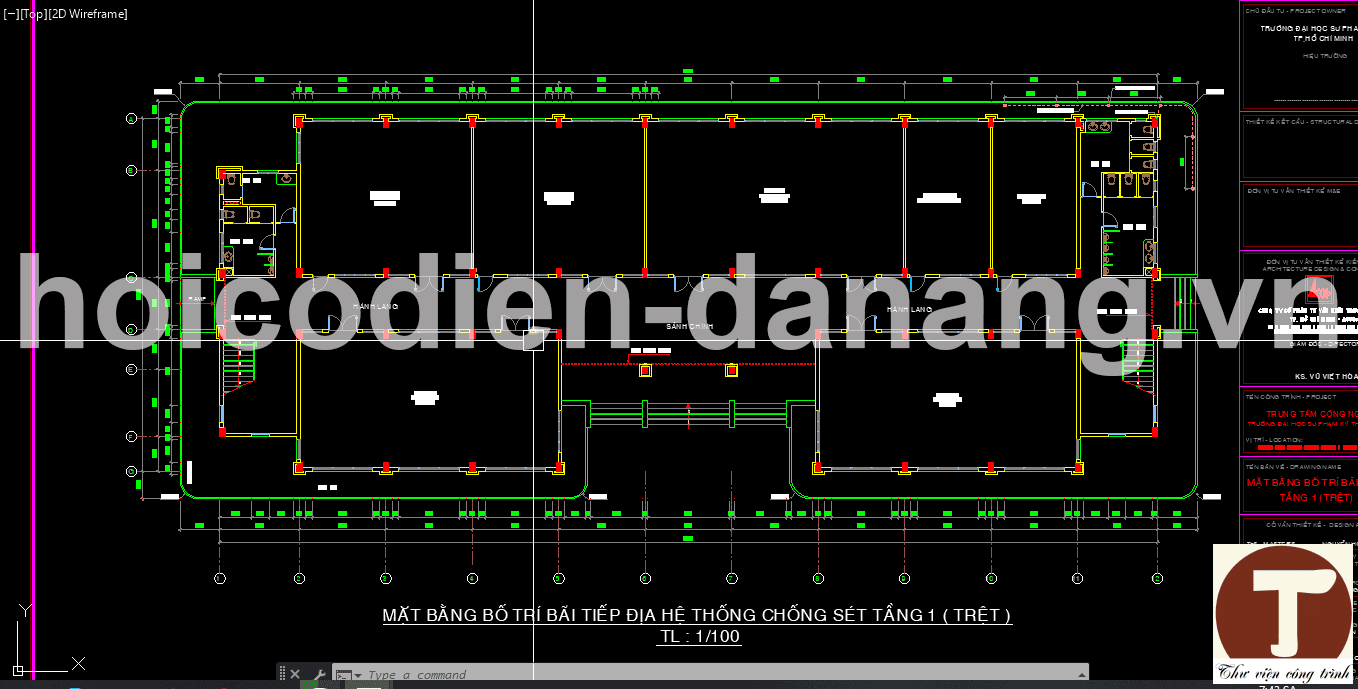

8. Tiêu chuẩn thiết kế hệ thống chống sét tiếp địa:

• TCVN 9385:2012 được chuyển đổi từ TCXDVN 46:2007 về “Chống sét cho công trình xây dựng – Hướng dẫn thiết kế,kiểm tra và bảo trì hệ thống”
• TCVN 9358:2012 được chuyển đổi từ TCXDVN 319:2004 về “Lắp đặt hệ thống nối đất thiết bị cho các công trình công nghiệp -Yêu cầu chung”

CÁC TÀI LIỆU THAM CHIẾU CHO CÔNG TÁC THIẾT KẾ CƠ ĐIỆN:

1. Giáo trình thiết kế M&E:

• Quy trình vận hành chạy thử, bàn giao hệ thống M&E cho chủ đầu tư.
• Giáo trình về thiết kế hệ thống điện công trình.
• Giáo trình bài giảng môn cung cấp và phân phối điện.
• Basic lighting design.
• Giáo trình về việc an toàn lắp đặt trong hệ thống điện.

2. Các bộ tiêu chuẩn liên quan:

• Bộ tiêu chuẩn IEC – Phần A.
• Bộ tiêu chuẩn IEC – Phần B.
• Bộ tiêu chuẩn IEC – Phần C.
• Tài liệu hướng dẫn lắp đặt điện đạt tiêu chuẩn IEC.
• Tiêu chuẩn Australia – thiết kế hệ thống HVAC.
• TCN 20 & 27-91; Lắp đặt thiết bị công trình – Tiêu chuẩn thiết kế.
• Tiêu chuẩn thiết kế phòng chống chữa cháy – Cấp nước bên trong.
• National Electrical Code 2008 – Bộ luật điện quốc giá (Hoa Kỳ) – Chương 3: Các phương pháp và vật liệu đi dây.

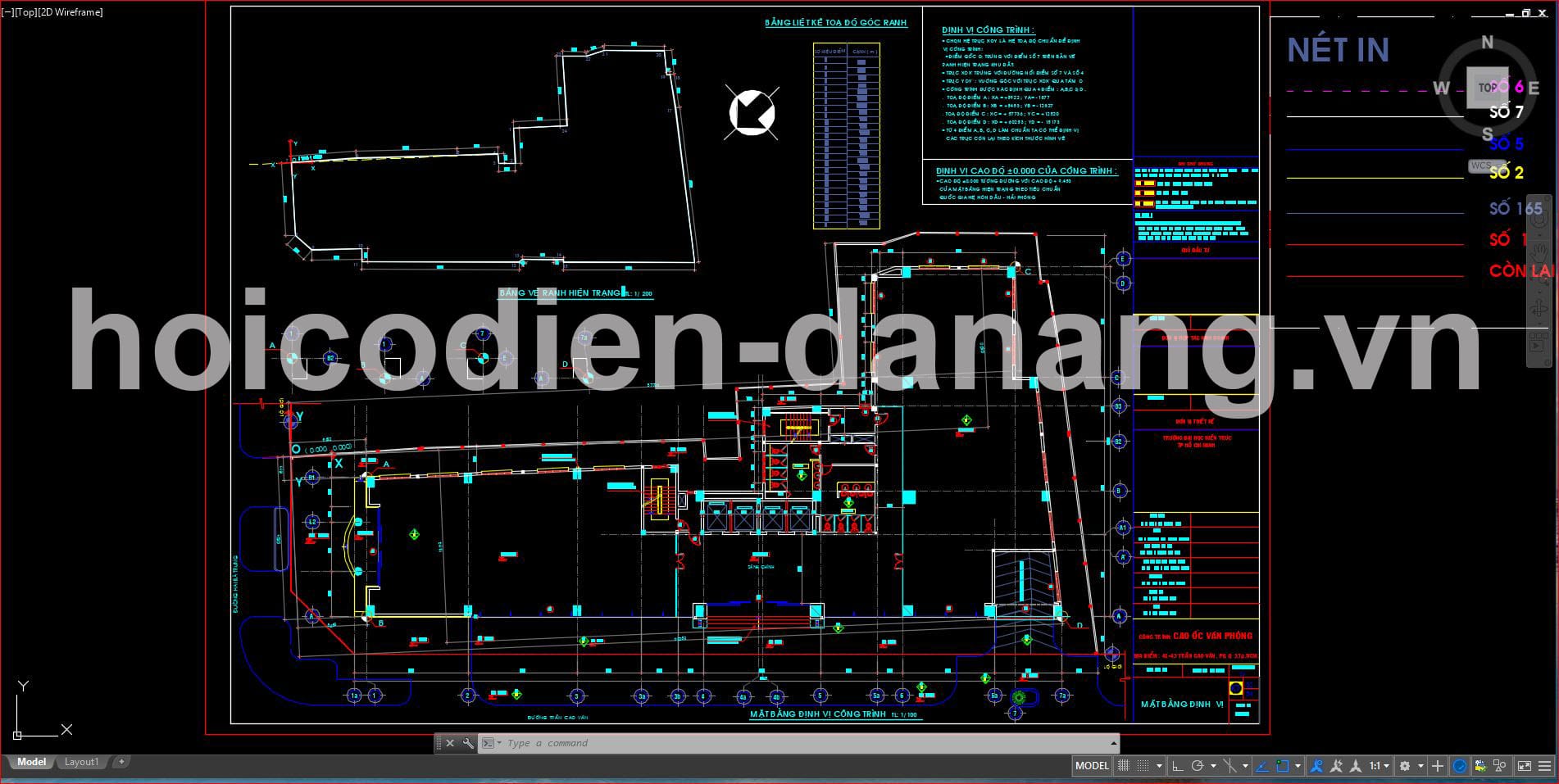

BẢNG VẼ THIẾT KẾ M&E:

1. Phân loại:

Theo chức năng:

• Bản vẽ thiết kế hệ thống cấp thoát nước và xử lý nước thải.
• Bản vẽ thiết kế hệ thống phòng chống chữa cháy.
• Bản vẽ thiết kế hệ thống điện.
• Bản vẽ mặt bằng bố trí cấp thoát nước từng tầng trong công trình.
• Bản vẽ mặt bằng bố trí hệ thống điện, công tắc ổ cần cắm của từng tầng.
• Bản vẽ thống kê vật tư.

Theo tiến độ:

• Thiết kế cơ sở.
• Thiết kế thi công.
• Bản vẽ hoàn công.

2. Các bước triển khai thiết kế:

Bước 1: Chuẩn bị đầy đủ các bản vẽ liên quan đến công trình.

Bước 2: Chuẩn bị các catalogue về vật tư, trang thiết bị để biết rõ các thông số kỹ thuật và kích thước chính xác.

Bước 3: Nghiên cứu kỹ những bản vẽ thiết kế kỹ thuật để hiểu rõ về hệ thống và phát hiện các sai sót trong bản vẽ.

Bước 4: Hoàn thành các giai đoạn triển khai và đóng thành quyển ghi rõ thông tin.

Bước 5:  Nộp cho bên liên quan xem và ký duyệt trước khi tiến hành thi công công trình.

YÊU CẦU CHUNG CHO NGÀNH NGHỀ THIẾT KẾ CƠ ĐIỆN:

Là hạng mục bắt buộc của mọi công trình, có ảnh hưởng quan trọng đến khâu vận hành. Do đó thiết kế cơ điện là khâu đòi hỏi nhiều chất xám của người đảm nhiệm. Kĩ sư thiết kế phải có kinh nghiệm, am hiểu về tiêu chuẩn, quy chuẩn, am hiểu về các vật tư, trang thiết bị trên thị trường. Đồng thời cần có kiến thức về thi công, giám sát để thiết kế dễ dàng được thực hiện đúng với yêu cầu của Chủ đầu tư.

Đối với dự án, khâu nghiệm thu của các cơ quan chức năng có thẩm quyền rất quan trọng. Nếu làm đúng và làm tốt ngay từ khâu thiết kế cơ điện, sẽ giúp cho quá trình hoàn thiện và nghiệm thu diễn ra suôn sẻ hơn.

Tùy vào từng điều kiện của môi trường, khí hậu, địa chất ở địa phương, kỹ sư thiết kế M&E phải đưa ra lựa chọn phù hợp, đáp ứng tiêu chuẩn kĩ thuật và đảm bảo ngân sách đầu tư.
